Nuovo escavatore per gallerie DX235RTF-7 di Develon




(descrizione) Develon ha lanciato l'escavatore per gallerie DX235RTF-7. Il DX235RTF-7 si basa sul consolidato escavatore cingolato a raggio ridotto DX235LCR-7 di Develon ed è alimentato da un motore DL06V Stage V che fornisce 141 kW (189 CV) di potenza. Il DX235RTF-7 utilizza il design compatto e il raggio di rotazione minimo del DX235LCR-7. La macchina è caratterizzata da una robusta parte anteriore specifica per le operazioni nelle gallerie, che offre un nuovo design di bilanciere e braccio, una speciale cinematica e una funzione di inclinazione.

Jan Breburda, Special Applications Product Manager di Develon Europe ha commentato: "La nuova macchina per gallerie DX235RTF-7 è progettata per offrire prestazioni superiori in ambienti sotterranei difficili. A complemento della sicurezza e del comfort operativi, l’idraulica avanzata e la struttura robusta del DX235RTF-7 garantiscono potenza e durabilità ottimali, mentre il design compatto agevola il movimento in spazi ristretti".

(descrizione) Il DX235RTF-7 ha un peso complessivo di 25.689 kg e offre uno sbraccio massimo di 9260 mm. La cinematica della parte anteriore dell'escavatore per gallerie DX235RTF-7 è progettata in modo tale da dare priorità allo sbraccio orizzontale e alla precisione nel movimento verticale. Questa speciale cinematica si basa su una funzione che consente un'inclinazione del braccio di 45/45 gradi in due direzioni, azionando il movimento tramite un pedale nella cabina di pilotaggio.

La configurazione del braccio e del bilanciere è progettata specificamente per operare in aree ristrette, con diagramma di lavoro leggermente limitato rispetto alla versione di serie del DX235LCR-7. Il DX235RTF-7 è pensato per le operazioni in ambienti ristretti, senza la possibilità di utilizzare la rotazione in spazi angusti. Ciò consente al DX235RTF-7 di lavorare in maniera efficiente in strette gallerie, riuscendo a raggiungere il fronte e le pareti delle gallerie pur mantenendo un basso profilo mentre ci si muove in spazi ristretti. Per questo motivo, il DX235RTF-7 fornisce dei dispositivi di protezione che salvaguardano dalla caduta di detriti o dal contatto del bilanciere con il soffitto e le pareti della galleria. Infatti, il DX235RTF-7 è dotato di un sistema FOG di livello 2 combinato con ulteriori robuste coperture e protezioni delle tubature idrauliche.

(descrizione) Le protezioni comprendono anche coperture su tubi flessibili idraulici e luci di operatività del bilanciere, un vano protettivo dedicato che racchiude il cilindro della benna e i collegamenti e il cilindro del bilanciere nascosto sotto al bilanciere stesso.

Rispetto al modello DX235LCR-7 standard, il DX235RTF-7 presenta sei LED di operatività (quattro sulla parte anteriore e due sulla parte posteriore) e telecamere AVM di serie. Altre caratteristiche includono tubi a bassa pressione per la rotazione PERO (Proportional Electric ROtation), punti di ingrassaggio centralizzati e una lama apripista come optional. Nelle specifiche sono presenti anche un contrappeso da 6,4 tonnellate e pattini a tripla costola di 600 mm di larghezza.

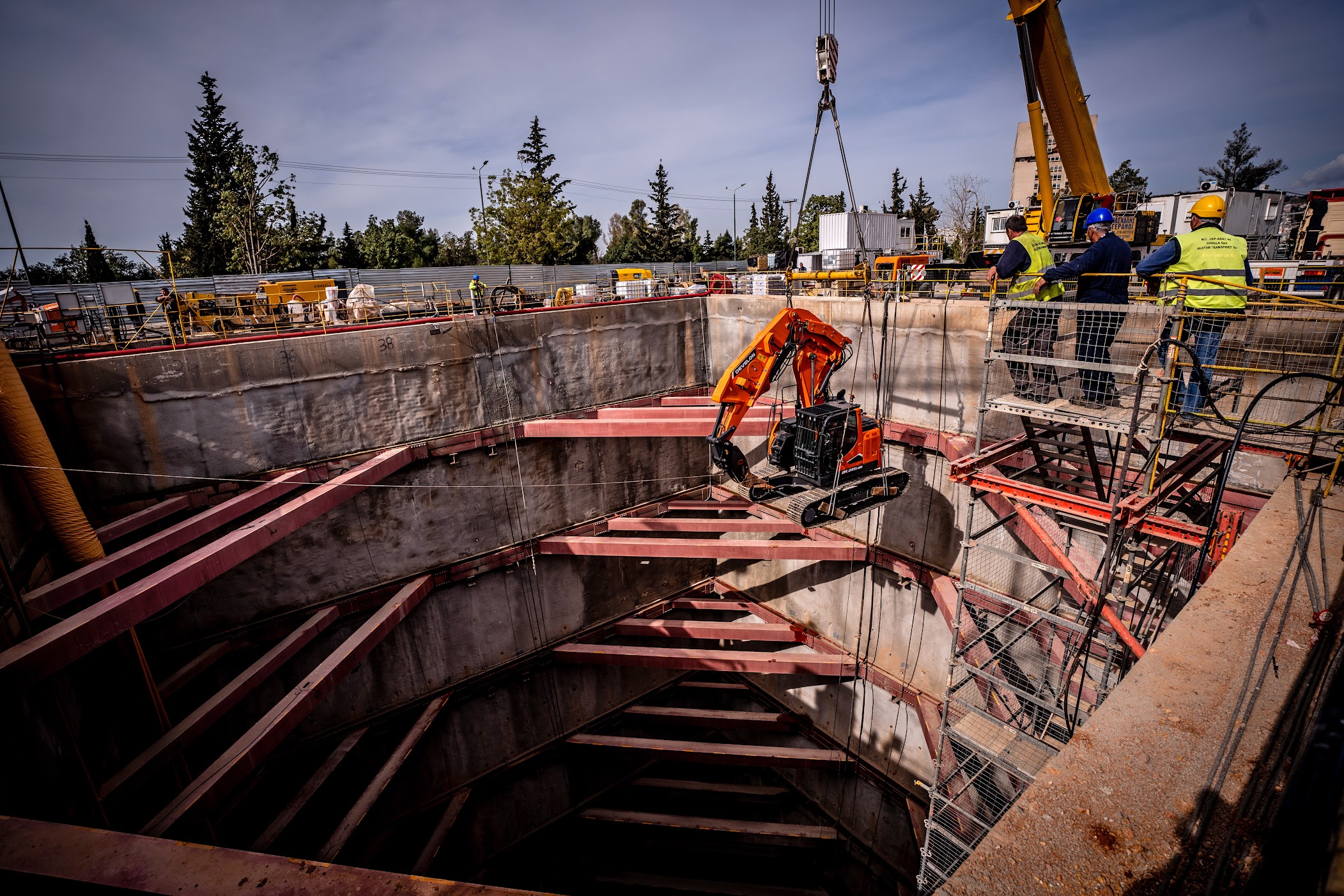

(descrizione) Le applicazioni per gallerie spesso richiedono il trasporto della macchina in aree con accesso limitato; perciò, il DX235RTF-7 è stato progettato per essere semplice da trasportare e sistemare in posizione.







Le principali caratteristiche dell'escavatore per gallerie DX235RTF-7:

Peso operativo: 25.689 kg

Lunghezza totale - spedizione: 9750 kg

Altezza totale (braccio): 3840 mm

Altezza generale (cabina) - abbassata: 3080 mm

Altezza generale (mano/guard rail): 3390 mm

Larghezza generale - spedizione: 2990 mm

Raggio di rotazione posteriore: 1680 mm

Larghezza dei pattini:600 mm
